Пневмосистема: как правильно спроектировать магистраль 2026
Ключевой принцип: Неправильно спроектированная пневмомагистраль может снизить эффективность компрессора на 30-50%. Падение давления всего на 0.5 бара увеличивает энергопотребление на 7%.
1. Основные компоненты пневмосистемы
| Компонент | Назначение | Рекомендации по выбору |
|---|---|---|
| Основная магистраль | Подача воздуха от компрессора к потребителям | Сталь, нержавейка, медь, алюминий, полимерные трубы |
| Ресиверы-аккумуляторы | Сглаживание пиковых нагрузок, стабилизация давления | Объем = 30-50% от производительности компрессора (л/мин) |
| Влагоотделители | Удаление конденсата из системы | Циклонные на магистрали + автоматические дренажи в низких точках |
| Фильтры тонкой очистки | Очистка воздуха перед точным оборудованием | Коалесцирующие фильтры (для масла) + стерильные (для частиц) |
| Редукционные клапаны | Регулировка давления для разных потребителей | С манометрами на каждой линии с другим давлением |
| Быстросъемные соединения | Подключение подвижного инструмента | Стандарт ISO 16028 (евроразъем), избегайте переходников |
2. Расчет диаметра труб: таблица и формула
Простая методика расчета
Диаметр трубы зависит от:
- Расхода воздуха (л/мин или м³/мин)
- Длины магистрали (м)
- Допустимого падения давления (обычно 0.1-0.3 бара)
| Производительность компрессора (л/мин) | Длина магистрали до 50 м | Длина магистрали 50-150 м | Длина магистрали >150 м |
|---|---|---|---|
| до 500 | Ø 15 мм (1/2") | Ø 20 мм (3/4") | Ø 25 мм (1") |
| 500-1500 | Ø 20 мм (3/4") | Ø 25 мм (1") | Ø 32 мм (1 1/4") |
| 1500-3000 | Ø 25 мм (1") | Ø 32 mm (1 1/4") | Ø 40 mm (1 1/2") |
| 3000-6000 | Ø 32 mm (1 1/4") | Ø 40 mm (1 1/2") | Ø 50 mm (2") |
| 6000-10000 | Ø 40 mm (1 1/2") | Ø 50 mm (2") | Ø 65 mm (2 1/2") |
где: D - внутренний диаметр (мм), Q - расход (л/мин), L - длина (м), ΔP - допустимое падение давления (бар)
Совет: Всегда берите диаметр с запасом 20-30%. Увеличение диаметра на один типоразмер стоит недорого, но дает резерв на будущее расширение и снижает потери.
3. Схемы разводки: кольцевая vs тупиковая
Кольцевая (замкнутая) схема
Преимущества:
- Равномерное давление у всех потребителей
- Воздух поступает с двух сторон
- Минимальные потери давления
- Легкое расширение системы
Применение: Цеха, мастерские с несколькими потребителями, линии с постоянным расходом.
Тупиковая (дерево) схема
Недостатки:
- Падение давления к концу линии
- Сложность балансировки
- Конденсат скапливается в тупиках
- Сложность модернизации
Допустимо: Маленькие мастерские (1-2 потребителя), временные системы.
4. Выбор материала труб
| Материал | Срок службы | Монтаж | Стоимость | Рекомендация |
|---|---|---|---|---|
| Полипропилен (PPR) | 15-25 лет | Простой (диффузионная сварка) | Низкая | Для систем с давлением до 10-12 бар, температуры до +70°C. Не для наружной прокладки при минусовых температурах. |
| Оцинкованная сталь | 15-20 лет | Сложный (сварка/резьба) | Низкая | Для больших цехов с высокой температурой |
| Нержавеющая сталь | 25+ лет | Сложный | Высокая | Пищевая, фармацевтическая промышленность |
| Медь | 30+ лет | Средней сложности (пайка) | Очень высокая | Для небольших систем, где важна чистота воздуха |
| Полимерные (PEX, PE) | 10-15 лет | Простой (пресс-фитинги) | Средняя | Большинство цехов, автомастерских, деревообработка |
| Алюминий | 20+ лет | Очень простой (безрезьбовые соединения) | Средне-высокая | Оптимальный выбор для большинства предприятий |

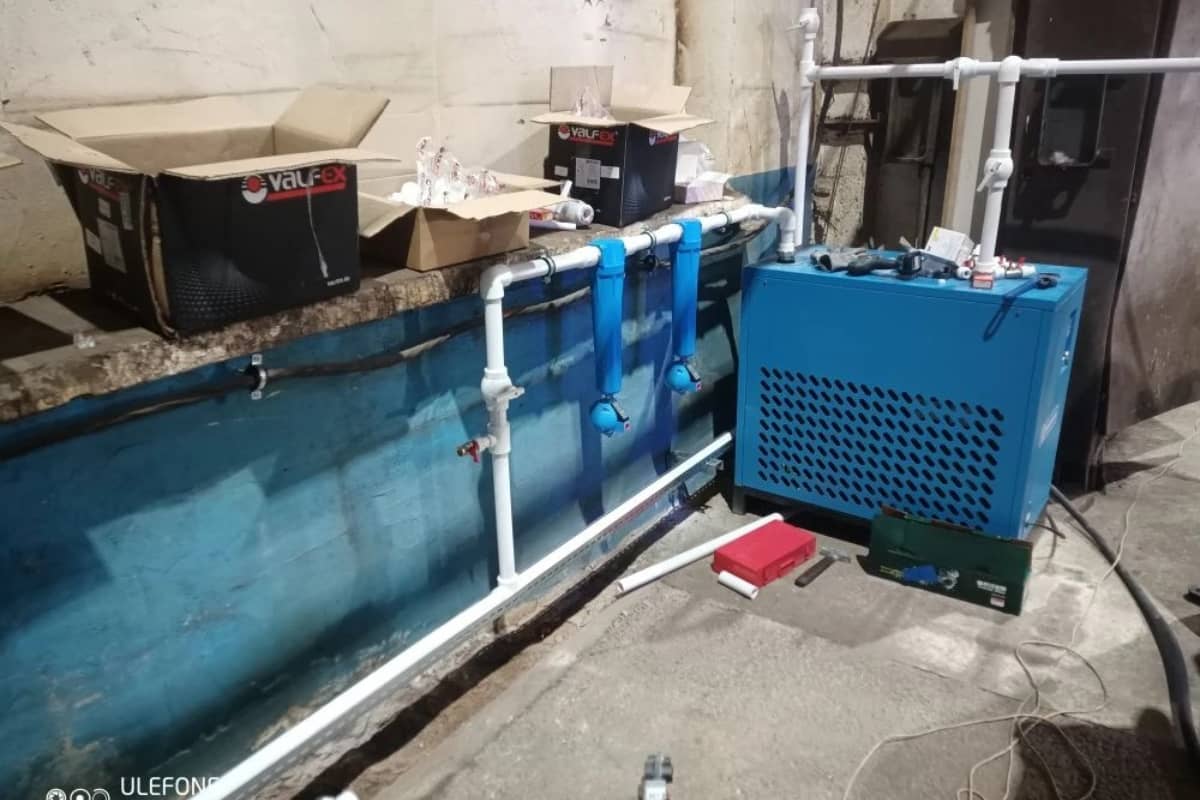

Сравнение полипропилена (PPR) с другими полимерами:
- Температура: PPR выдерживает +70°C, PEX только +60°C
- Монтаж: PPR - сварка, PEX - пресс-фитинги (дороже)
- Гибкость: PEX гибкий, PPR - жесткий
- Стоимость системы: PPR на 30-40% дешевле в сборе
- Ремонт: PPR сложнее ремонтировать (нужен паяльник)
Совет по монтажу PPR: При пайке выдерживайте время нагрева строго по таблице производителя. Недогрев → непрочное соединение, перегрев → сужение прохода. Для Ø 25 мм: нагрев 7 сек, соединение 10 сек, охлаждение 2 мин.
5. 7 критических ошибок проектирования
6. Чек-лист правильного монтажа
- Диаметр магистрали выбран по таблице с запасом 20%
- Уклон 1-2% в сторону дренажных точек (минимум 10 мм на 1 м)
- Дренажные клапаны в каждой низкой точке + конце линии
- Ресивер-влагоотделитель после компрессора (объем = 20% от производительности)
- Фильтры тонкой очистки перед чувствительным оборудованием
- Запорные краны на каждом ответвлении (шаровые, полнопроходные)
- Быстросъемные соединения стандартизированы (евроразъем)
- Трубы закреплены с шагом 1-1.5 м (предотвращение провисания)
- Температурные компенсаторы на стальных магистралях >20 м
- Маркировка линий (давление, назначение)
- Система продута и проверена на утечки перед запуском
7. Частые вопросы (FAQ)
Как обнаружить утечки в пневмосистеме?
1. Ночной тест: Запустите компрессор, наберите давление, отключите все потребители. Если компрессор включается чаще чем 1 раз в 30-60 минут — есть утечки.
2. Мыльный раствор: Нанесите на все соединения, фитинги, клапаны.
3. Ультразвуковой детектор: Профессиональный инструмент, обнаруживает утечки по звуку.
Нужен ли отдельный ресивер в конце длинной магистрали?
Да, рекомендуется. Дополнительный ресивер в удаленной точке:
- Сглаживает пиковые нагрузки
- Компенсирует падение давления
- Собирает конденсат (если установлен с влагоотделителем)
- Объем: 10-20% от производительности компрессора
Можно ли использовать полипропиленовые (PPR) трубы для сжатого воздуха?
Да, при соблюдении условий:
- Трубы марки PN16 или PN20 (не PN6-8 для водоснабжения)
- Рабочее давление на 25-30% ниже номинального (8 бар для PN16)
- Температура в помещении не опускается ниже -5°C
- Нет прямого воздействия солнечного света (УФ-деградация)
- Используются компенсаторы на участках длиннее 10 м
Для ответственных систем (покраска, пневмоавтоматика) лучше выбрать металл или специализированные полимерные системы.
Можно ли использовать ПВХ трубы для сжатого воздуха?
Категорически нет! ПВХ становится хрупким при низких температурах и может разрушиться при +5°C. При разрыве образуются острые осколки. Используйте только трубы, сертифицированные для сжатого воздуха (PE, PEX, PPR, металл).
Нужен профессиональный проект?
Наши инженеры разработают проект пневмосистемы под ваше помещение с расчетом диаметров, подбором оборудования, 3D-визуализацией. Выезд на объект в Екатеринбурге и области.
Заказать проект: 8 (904) 385-22-47Проектирование пневмосистем «под ключ»: от расчета до монтажа с гарантией давления во всех точках.
Итог: Правильно спроектированная пневмосистема окупается за 1-2 года за счет экономии электроэнергии, снижения расходов на ремонт компрессора и увеличения производительности оборудования.
