Как правильно подобрать ресивер для компрессора. Нужен ли он?
Кратко: Ресивер — не просто бак, а ключевой элемент пневмосистемы. Он стабилизирует давление, накапливает запас воздуха, отделяет влагу и снижает износ компрессора. Основные правила выбора: объём, рабочее давление, материал. Для обычных винтовых машин объём ≈ ⅓ от производительности (л/мин), для поршневых — от 1× производительности. Для компрессоров с частотным регулированием (VSD) объём может быть уменьшен в 2–3 раза. При длинных магистралях (>50 м) используйте дополнительный буферный ресивер.

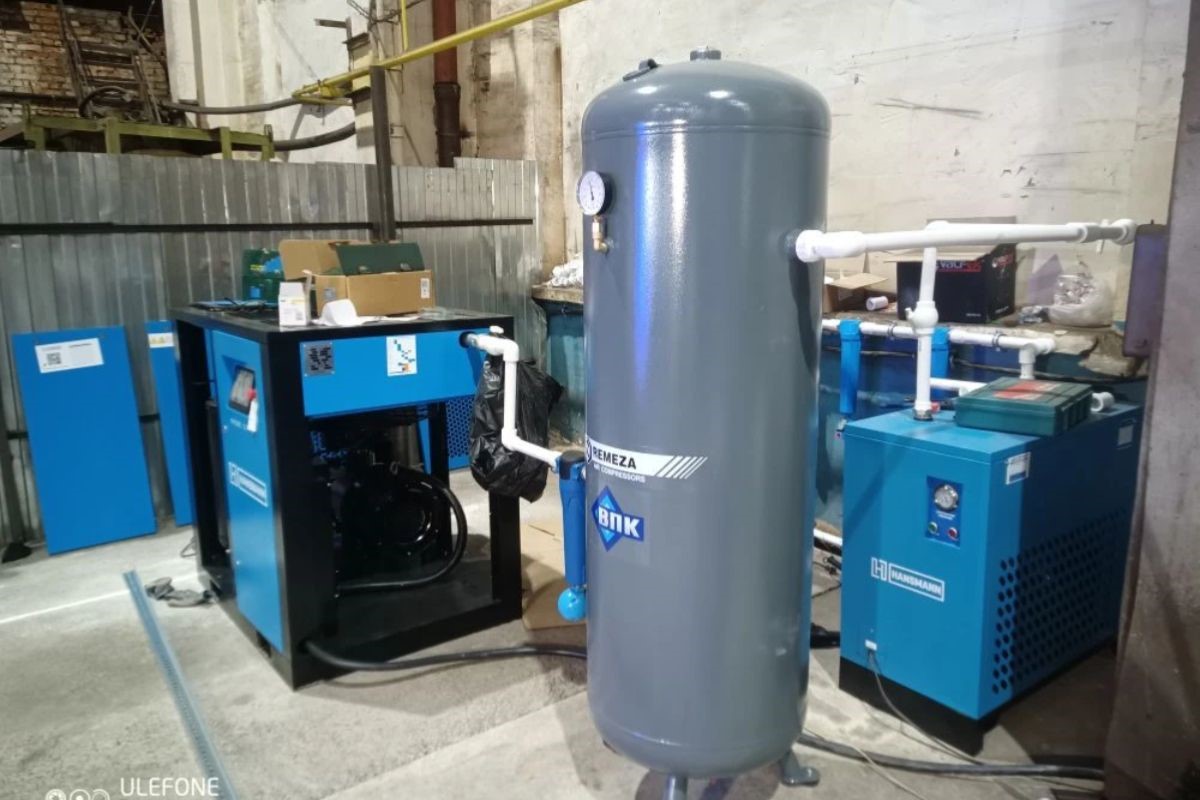

1. Зачем нужен ресивер? Обязателен ли он?
Ресивер выполняет четыре важные функции:
- Стабилизация давления. Сглаживает пульсации, создаваемые поршневыми и винтовыми компрессорами. Это особенно важно для покрасочных работ и точного инструмента.
- Накопление запаса воздуха. Позволяет компрессору отдыхать между циклами, снижает количество пусков и экономит ресурс.
- Охлаждение и осушка. В баке воздух остывает, конденсат выпадает в осадок и удаляется через дренаж.
- Шумоподавление. Гасит акустические волны от пульсирующего потока.
Без ресивера компрессор будет работать практически непрерывно, что приведёт к перегреву, повышенному износу и нестабильному давлению. Поэтому для систем с цикличным потреблением ресивер обязателен.
2. Как рассчитать объём ресивера
Объём подбирают, отталкиваясь от производительности компрессора и реального характера потребления.
Базовые ориентиры
- Винтовые компрессоры (фиксированная скорость): минимальный объём ≈ ⅓ от производительности (л/мин). Пример: 1500 л/мин → 500 л.
- Поршневые компрессоры: из-за пульсирующего потока объём должен быть не менее производительности (л/мин). Для интенсивного использования (покраска, пескоструй) лучше брать 2–3× производительности.
- Винтовые компрессоры с частотным регулированием (VSD): достаточно 15–30% от производительности (л/мин), то есть в 2–4 раза меньше, чем для обычных винтовых машин. Плавное изменение скорости вращения двигателя исключает частые пуски, поэтому большой буфер не нужен.
Подбор по типовым задачам
| Задача | Тип компрессора | Рекомендуемый объём ресивера, литры |
|---|---|---|
| Эпизодические работы (подкачка, продувка) | Поршневой малый | 24–100 |
| Небольшой гараж/мастерская (1–2 поста) | Поршневой проф. | 100–300 |
| Автосервис, деревообработка (3–5 постов) | Винтовой / поршневой | 300–600 |
| Покраска, пескоструй, несколько мощных потребителей | Винтовой | 600–1200 |
Точный расчёт по пиковому расходу
V = (Q × t) / (ΔP × 1.2), где:
- V – минимальный объём ресивера, литры
- Q – максимальное потребление воздуха, л/мин
- t – длительность пика, минуты
- ΔP = Pоткл – Pвкл (перепад давления, бар)
- 1.2 – коэффициент запаса
Пример: Пескоструй потребляет 700 л/мин, работает 1 минуту. Pоткл = 8 бар, Pвкл = 6,5 бар, ΔP = 1,5 бар.
V = (700 × 1) / (1,5 × 1,2) ≈ 390 литров. Выбираем ресивер 400–500 л.
Совет: Для систем с переменным расходом всегда делайте запас 20–30%. Для частотных компрессоров запас можно сократить до 10–15%.
3. Длинная пневмомагистраль – особая задача
Если компрессор установлен далеко от основных потребителей (более 50 метров), стандартный ресивер может не справиться с компенсацией потерь давления в трубах. Особенно это заметно при пиковых нагрузках.
Решение: установить дополнительный буферный ресивер непосредственно перед мощным потребителем (например, перед покрасочной камерой или пескоструем). Его объём рассчитывают по той же пиковой формуле, исходя из расхода удалённого инструмента. Практика показывает, что при длине магистрали 100–150 метров и диаметре трубы 1″ часто достаточно ресивера на 200–300 литров в конце линии.
Также помогает увеличение диаметра магистрали (снижает потери давления) и установка осушителя перед ресивером.
4. Особенность: компрессоры с частотным регулированием (VSD)
Винтовые компрессоры, оснащённые частотным преобразователем, работают в режиме плавного изменения производительности под нагрузку. Они не циклируют с постоянными пусками/остановами, поэтому потребность в большом накопителе сжатого воздуха снижается.
Рекомендуемый объём ресивера для VSD-компрессора составляет 15–30% от его производительности (л/мин). Например, для компрессора 1500 л/мин достаточно 200–450 литров вместо 500–600 л для обычного винтового. Это прямое следствие особенности работы частотного привода – он сам адаптируется к потреблению.
Важно: Если частотный компрессор питает резко переменные нагрузки (например, периодически включаемый пескоструй), то всё равно необходим ресивер, рассчитанный по пиковому расходу, но его объём может быть на 20–30% меньше, чем для обычного компрессора той же производительности.
5. Рабочее давление и материал
- Давление: максимальное рабочее давление ресивера должно быть не ниже, чем у компрессора. Стандарт – 10–16 бар.
- Материал: углеродистая сталь (общее применение), нержавеющая сталь (пищевая, фармацевтика, агрессивная среда).
- Обязательная комплектация: предохранительный клапан, манометр, дренажный клапан (ручной или автоматический).
6. Установка и обслуживание
- Разместите ресивер в сухом, вентилируемом помещении, защищённом от перепадов температур.
- Подключайте через гибкие рукава высокого давления или металлические трубы.
- Ежедневно сливайте конденсат (в автоматических системах – проверяйте работу конденсатоотводчика).
- Раз в год проверяйте целостность сварных швов и работу предохранительного клапана.
7. Типичные ошибки при выборе
- Объём рассчитан по формулам или таблице с учётом пиков.
- Рабочее давление ресивера ≥ давления компрессора.
- Для частотного компрессора объём уменьшен пропорционально.
- Дренаж конденсата организован (ручной или автоматический).
- Предохранительный клапан исправен.
- При длине магистрали >50 м добавлен буферный ресивер в конце линии.
8. Часто задаваемые вопросы
❓ Обязателен ли ресивер, если компрессор уже имеет небольшой бак?
Да, для большинства промышленных задач штатного бака мало. Дополнительный ресивер увеличивает запас воздуха, стабилизирует работу и снижает износ.
❓ Как часто менять ресивер?
При регулярном сливе конденсата и отсутствии коррозии он служит 10–15 лет. Замену проводят при появлении свищей, трещин или коррозии корпуса.
❓ Можно ли сэкономить, поставив ресивер меньшего объёма для VSD-компрессора?
Да, для частотных компрессоров объём уменьшается в 2–3 раза, но при резких пиках потребления всё равно рекомендован расчёт по пиковой нагрузке.
❓ Как влияет вертикальный или горизонтальный ресивер?
Выбор определяется доступным пространством. Вертикальные занимают меньше площади, горизонтальные чаще применяются в крупных системах как часть станции.
Индивидуальный подбор ресивера и проектирование пневмосети
Специалисты «ВинтКом» помогут рассчитать оптимальный объём, подберут готовый ресивер или спроектируют буферную ёмкость для сложных случаев (длинные магистрали, частотные компрессоры, резкопеременные нагрузки).
Консультация инженера: 8 (904) 385-22-47Также выполняем монтаж и сервисное обслуживание ресиверов.
Грамотно подобранный ресивер – залог надёжности и эффективности вашей пневмосистемы.
