Подбор воздухоподготовки по классу чистоты воздуха: руководство 2026
Ключевая идея: Воздух из компрессора содержит масло, влагу и частицы. Для разных задач нужна разная степень очистки. Стандарт ISO 8573-1 определяет классы чистоты по трём параметрам: частицы, вода и масло.
1. Классы чистоты ISO 8573-1: расшифровка
Формат класса: [частицы].[влажность].[масло]. Например: 2.4.2
| Класс | Твёрдые частицы | Точка росы (°C) | Содержание масла (мг/м³) | Пример применения | |
|---|---|---|---|---|---|
| Макс. размер (мкм) | Концентрация (мг/м³) | ||||
| 1.1.1 | ≤ 0.1 | ≤ 0.1 | -70 | ≤ 0.01 | Фармацевтика, электроника |
| 2.4.2 | ≤ 1 | ≤ 1 | -40 | ≤ 0.1 | Покраска автомобилей, пневмоавтоматика |
| 3.6.3 | ≤ 5 | ≤ 5 | -20 | ≤ 1 | Пневмоинструмент, обдув |
| 4.6.4 | ≤ 15 | ≤ 8 | -20 | ≤ 5 | Подкачка шин, строительство |
| 7.10.5 | ≤ 40 | ≤ 10 | +3 | ≤ 25 | Воздух без подготовки (опасно для оборудования) |
2. Схемы воздухоподготовки под задачи
Базовая схема: компрессор → подготовка → потребитель
Компрессор + ресивер
Первичное охлаждение воздуха, конденсация влаги
Циклонный сепаратор (предфильтр)
Удаление 95% капельной влаги и крупных частиц (>5 мкм)

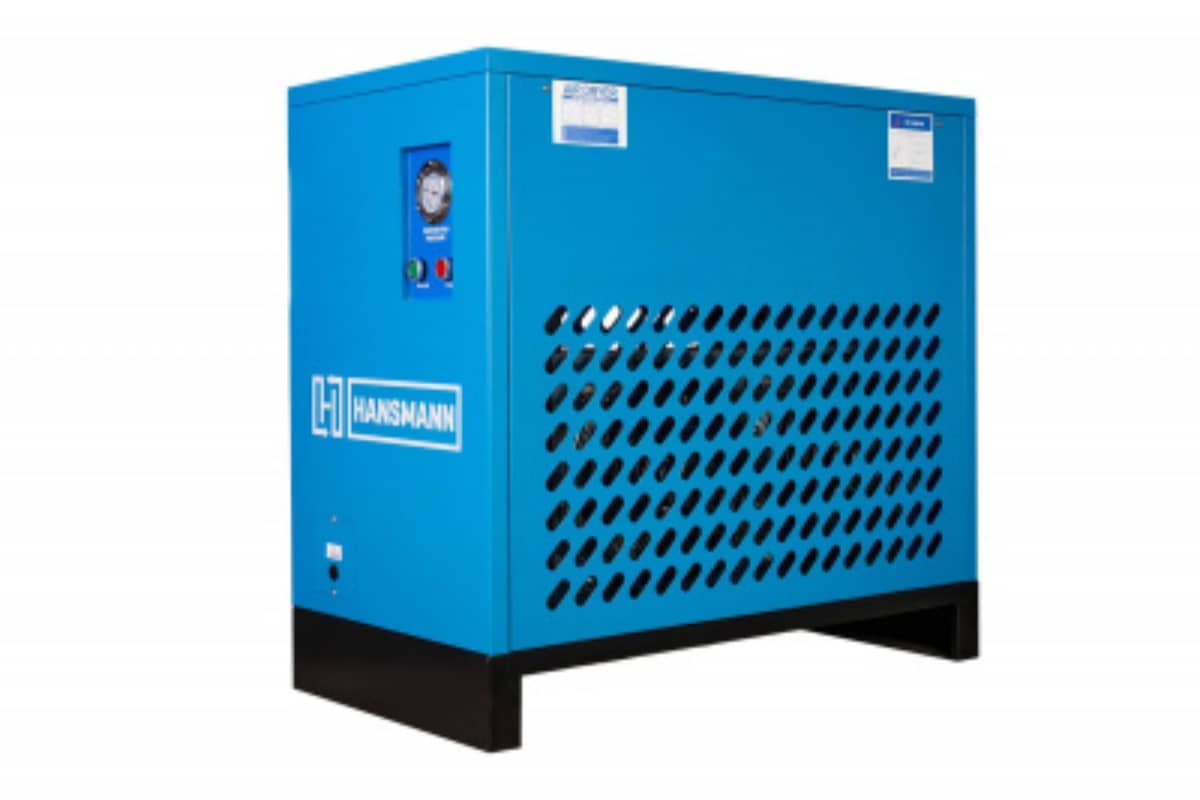

Рефрижераторный осушитель
Охлаждение до +3°C, точка росы +3°C (класс влажности 6)
Фильтр тонкой очистки
Удаление частиц до 1 мкм, остатков масла (до 0.01 мг/м³)
Адсорбционный осушитель (опционально)
Для классов 2-3 (-40°C...-20°C). Пищевая, медицинская промышленность
3. Подбор оборудования для типовых задач
Покраска
Оборудование:
- Осушитель рефрижераторный (точка росы +3°C)
- Фильтр коалесцирующий (масло ≤ 0.1 мг/м³)
- Фильтр тонкой очистки (частицы ≤ 1 мкм)
- Регулятор давления с манометром
Ошибка: Покраска без осушителя → конденсат в краске → пузыри, отслоение.
Пневмоавтоматика
Оборудование:
- Осушитель (точка росы на 10°C ниже мин. температуры в цехе)
- Фильтр тонкой очистки (частицы ≤ 1 мкм)
- Маслоотделитель (для винтовых компрессоров)
- Ресивер-влагоотделитель
Зачем: Вода и масло заклинивают пневмоцилиндры, выводят из строя клапаны.
Пищевая промышленность
Оборудование:
- Адсорбционный осушитель (точка росы -40°C)
- Стерильный фильтр (частицы ≤ 0.1 мкм)
- Фильтр с активированным углём (удаление запахов)
- Пищевое масло в компрессоре (если не безмаслянный)
Требования: Сертификаты NSF, материалы, контактирующие с воздухом — пищевые.
4. Сравнение типов фильтров
Циклонный сепаратор
Задача: Грубая очистка
Эффективность: Капли воды, частицы >5 мкм
Класс частиц: 4
Применение: Первая ступень очистки после компрессора
Коалесцирующий фильтр
Задача: Удаление масла и аэрозолей
Эффективность: Масло до 0.01 мг/м³
Класс масла: 1-2
Применение: Покраска, пневмоавтоматика, после осушителя
Стерильный фильтр
Задача: Тонкая очистка
Эффективность: Частицы >0.01 мкм
Класс частиц: 1
Применение: Пищевая, фармацевтическая промышленность
5. Как подобрать оборудование: алгоритм
Шаг 1. Определите требуемый класс
- Какое оборудование будет использовать воздух? (производитель указывает требования)
- Какая минимальная температура в помещении/на улице? (для точки росы)
- Есть ли контакт с продуктом? (пищевые стандарты)
Шаг 2. Рассчитайте производительность
Производительность воздухоподготовки = Производительность компрессора × 1.2
Пример: Компрессор 1000 л/мин → Фильтр на 1200 л/мин
Шаг 3. Выберите тип осушителя
- Холодильный (+3°C): Для большинства задач, до -20°C в цехе
- Адсорбционный (-20°C...-70°C): Для низких температур, пищевой пром.
Шаг 4. Соберите схему
Компрессор → Ресивер → Циклон → Осушитель → Фильтр тонкой очистки → Потребитель
6. Частые ошибки
Ошибка 1: Экономия на осушителе
"Покрашу без осушителя, сойдет" → Конденсат в краске → брак, перекрас.
Ошибка 2: Неправильная последовательность
Фильтр → Осушитель → Вода забивает фильтр → частые замены, падение давления.
Ошибка 3: Несвоевременная замена картриджей
Фильтр работает 2 года без замены → сопротивление растет → компрессор перегружается.
7. Часто задаваемые вопросы
Для качественной покраски рекомендуется класс 2.4.2: частицы ≤ 1 мкм, точка росы -40°C, масло ≤ 0.1 мг/м³. Обязательно использование рефрижераторного осушителя и коалесцирующего фильтра.
Стандартный интервал замены — каждые 2000-4000 моточасов или 1 раз в год (в зависимости от запылённости). При превышении перепада давления более 0.5-0.8 бар замена обязательна.
Рефрижераторный осушитель охлаждает воздух до +3°C (точка росы +3°C). Адсорбционный использует влагопоглотитель (силикагель) и позволяет достичь точки росы -20...-70°C, что критично для работы на морозе и в пищевой промышленности.
Нужна помощь в подборе?
Наши инженеры бесплатно подберут схему воздухоподготовки под ваши задачи. Рассчитаем производительность, подберем оборудование, составим схему подключения.
Бесплатная консультация: 8 (904) 385-22-47Итог: Правильная воздухоподготовка экономит больше, чем стоит. Снижает расходы на ремонт оборудования, исключает брак, увеличивает срок службы пневмосистемы в 2-3 раза.
