Как правильно настроить реле давления на компрессоре

Краткий ответ: Настройка реле давления (прессостата) заключается в регулировке двух пружин: основной (устанавливает верхний порог отключения) и дифференциальной (определяет перепад между включением и отключением). Поворачивая гайки по часовой стрелке – давление повышается, против часовой – понижается. Все работы выполняются при отключенном от сети компрессоре и стравив воздух.

1. Устройство и принцип работы реле давления

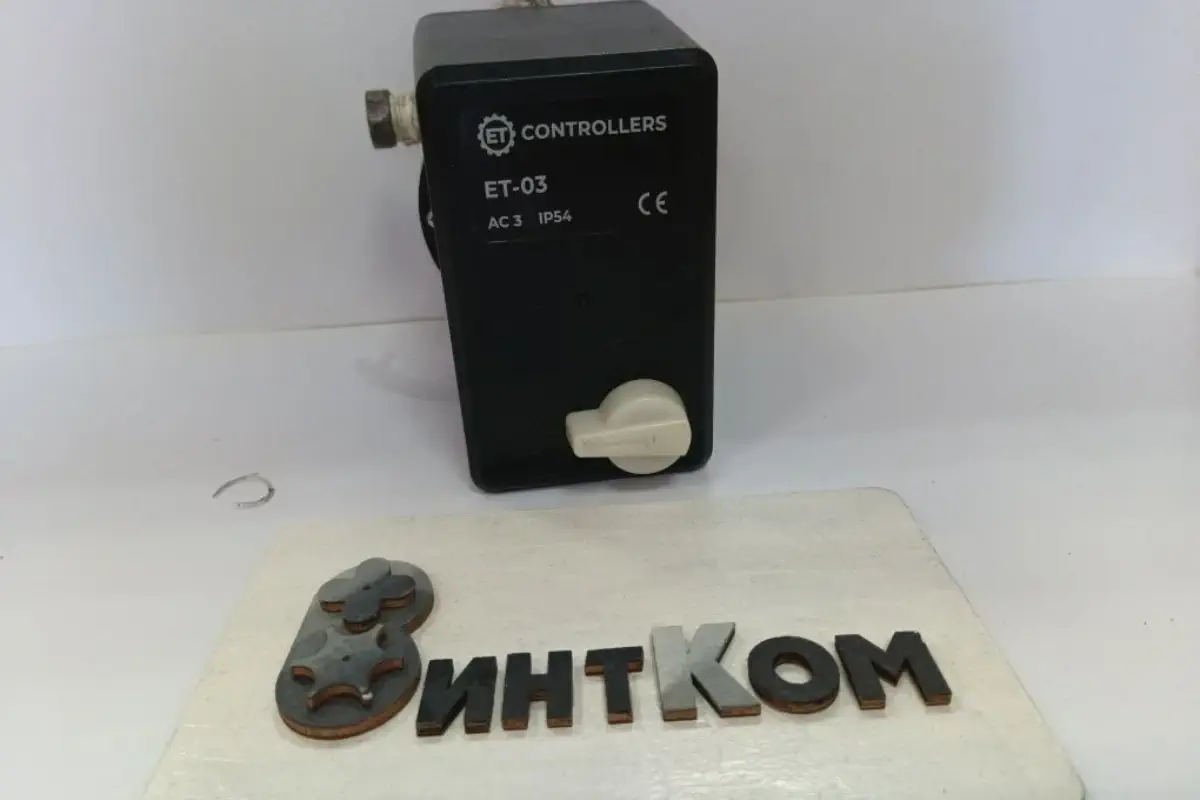

Реле давления (прессостат) – это «мозг» компрессора, который управляет пуском и остановкой двигателя в зависимости от давления в ресивере. При падении давления ниже нижнего порога (обычно 6–7 бар) контакты замыкаются – компрессор включается. При достижении верхнего порога (обычно 8–10 бар) контакты размыкаются – компрессор отключается.

Внутри реле находятся две регулировочные пружины:

Основная (большая) пружина – задаёт верхний порог отключения (P_off).
Дифференциальная (малая) пружина – регулирует разницу (ΔP) между давлением отключения и включения. Например, если P_off=10 бар, а ΔP=2 бар, то включение произойдёт при 8 бар.

Стандартные заводские настройки: P_off = 8–10 бар, ΔP = 1.5–2.5 бар. Отклонение от этих значений может привести к частым пускам или перегрузке компрессора.

2. Необходимые инструменты и подготовка

Перед началом работ подготовьте:

Крестовую и плоскую отвёртки.
Рожковые ключи (обычно на 10, 12, 14 мм) для ослабления контргаек.
Манометр для контроля давления (должен быть на ресивере или на реле).
Инструкцию к вашему компрессору (там указаны рекомендуемые пороги).

Правила безопасности: Перед любыми манипуляциями обязательно отключите компрессор от сети, стравите весь воздух из ресивера, откройте сливной клапан. Убедитесь, что стрелка манометра на нуле.

3. Пошаговая инструкция по настройке

Ниже – универсальный алгоритм, подходящий для большинства моделей (Remeza, Fini, Abac, поршневые и винтовые компрессоры).

Отключите питание и сбросьте давление. Выдерните вилку из розетки, откройте сливной кран ресивера.
Снимите защитный кожух реле. Обычно он крепится на винтах – открутите их крестовой отвёрткой.
Найдите регулировочные гайки. Большая гайка с пружиной (иногда с маркировкой «P») – для верхнего порога. Малая гайка (маркировка «ΔP») – для дифференциала.
Установите верхний порог отключения (P_off). Вращайте большую гайку:
- По часовой стрелке – давление отключения повышается.
- Против часовой стрелки – давление понижается.
Делайте не более 0.5–1 оборота, затем проверьте результат (подключите компрессор, дождитесь отключения, посмотрите на манометр).
Настройте дифференциал (ΔP). Вращайте малую гайку:
- По часовой стрелке – увеличивает перепад (включение будет происходить при более низком давлении).
- Против часовой стрелки – уменьшает перепад (включение происходит при давлении, близком к отключению).
Рекомендованный дифференциал – 1.5–2.5 бар. Слишком маленький перепад (менее 1 бар) приведёт к частым пускам, слишком большой – к нестабильному давлению.
Затяните контргайки (если они ослаблены) и верните защитный кожух.
Проведите тестовый цикл. Включите компрессор, дождитесь отключения, откройте воздух (например, продуйте инструмент), проверьте давление включения. При необходимости повторите регулировку.

Совет: Всегда записывайте исходные положения гаек перед настройкой, чтобы иметь возможность вернуть заводские параметры. Делайте по ¼ оборота за раз.

4. Рекомендованные пороги для разных задач

Тип работ	Верхний порог (P_off)	Нижний порог (P_on)	Дифференциал
Подкачка шин, продувка	8 бар	6 бар	2 бар
Пневмоинструмент (гайковёрт, дрель)	9-10 бар	6.5-7 бар	2-3 бар
Покраска автомобиля	8 бар	6 бар	2 бар
Непрерывная работа (конвейер)	8 бар	7 бар	1-1.5 бар

5. Частые ошибки при настройке

Ошибка 1: Установка верхнего порога выше максимального рабочего давления, указанного в паспорте компрессора. Это может привести к разрушению ресивера или реле.

Ошибка 2: Слишком маленький дифференциал (менее 1 бар). Компрессор будет включаться каждые 10-20 секунд, двигатель перегреется и выйдет из строя.

Ошибка 3: Настройка «на глаз», без контроля по манометру. Результат – нестабильное давление и поломка автоматики.

6. Диагностика неисправностей реле давления

Если компрессор ведёт себя нештатно, проблема часто кроется в реле давления. Вот два самых частых симптома и их причины.

❌ Компрессор не включается
Причины:

Подгоревшие контакты реле – из-за искрения или окисления контакты перестают проводить ток.
Обрыв в цепи управления (проводка, клеммы).
Неисправность пускового конденсатора (для однофазных двигателей).

Что делать:

Отключите компрессор от сети и снимите крышку реле.
Осмотрите контакты – если они почернели или имеют следы нагара, аккуратно зачистите их мелкой наждачной бумагой (не повреждая форму).
Если после зачистки проблема не исчезает – замените реле на новое.

Если при включении вы слышите щелчок реле, но мотор не запускается – скорее всего, проблема в контактах или в пусковом конденсаторе. Обратитесь к специалисту.

❌ Компрессор не выключается
Причины:

Слишком высоко установлен порог отключения (выше допустимого для данной модели).
Неисправность обратного клапана – давление в ресивере падает из-за утечек, и реле не может достичь верхнего порога.
Залипание контактов реле (механическое заедание).

Что делать:

Проверьте манометр – если давление превышает допустимое (обычно > 10 бар) – экстренно отключите компрессор и уменьшите порог отключения (см. инструкцию выше).
Проверьте обратный клапан – при отключенном компрессоре давление не должно падать быстрее, чем на 0.5 бар в час. Если падает – замените обратный клапан.
Если контакты залипли – аккуратно разомкните их, зачистите, отрегулируйте пружину.

Важно: не допускайте работы компрессора без остановки – это приведёт к перегреву и разрушению блока цилиндров или винтовой пары. При первых признаках проблемы вызывайте мастера.

Дополнительный совет: Регулярно (раз в 500 моточасов) проверяйте чистоту контактов и наличие коррозии. Если вы заметили, что реле стало часто щёлкать или срабатывает с задержкой – это сигнал к проверке.

7. Чек-лист после настройки

Проверьте герметичность соединений (нет ли шипения).
Убедитесь, что компрессор отключается при достижении верхнего порога.
Откройте воздух – компрессор должен включиться при нижнем пороге.
Повторите цикл 2-3 раза для проверки стабильности.
Запишите новые пороги в журнал обслуживания.

8. Часто задаваемые вопросы (FAQ)

❓ Зачем нужно настраивать реле давления?

Реле давления управляет автоматикой компрессора: включает его при падении давления ниже нижнего порога и отключает при достижении верхнего. Правильная настройка предотвращает частые пуски, перегрузку двигателя и обеспечивает стабильное давление в пневмосети.

❓ Какие инструменты нужны для настройки реле давления?

Вам потребуется: крестовая и плоская отвертка, рожковый ключ (обычно на 10-14 мм), манометр для контроля давления, а также инструкция к компрессору для рекомендованных значений порогов.

❓ Как часто нужно проверять и настраивать реле давления?

Рекомендуется проверять срабатывание реле каждые 500 моточасов или при появлении нестабильной работы компрессора (частые включения/выключения, недобор давления). При правильной эксплуатации заводские настройки держатся годами.

❓ Что делать, если компрессор не выключается после настройки?

Возможные причины: слишком высоко установлен порог отключения (выше максимального давления компрессора), залипание контактов реле, неисправность механизма. В этом случае немедленно отключите компрессор от сети и обратитесь к специалисту.

Не уверены в своих силах? Доверьте настройку профессионалам

Наши инженеры выедут на объект в Екатеринбурге и области, выполнят диагностику, настройку реле давления и проверку всей пневмосистемы.

Записаться: 8 (904) 385-22-47

Также проводим плановое ТО и ремонт компрессоров любых марок.

Итог: Правильно настроенное реле давления – залог долгой и стабильной работы компрессора. Следуйте инструкции, не превышайте допустимые значения и своевременно обслуживайте автоматику.
