Частотный преобразователь: сколько на самом деле экономит ваш компрессор?
Главный вопрос: Оправдывает ли дополнительная стоимость VSD-компрессора снижение счетов за электричество? Разбираем реальные цифры, условия максимальной выгоды и скрытые риски.

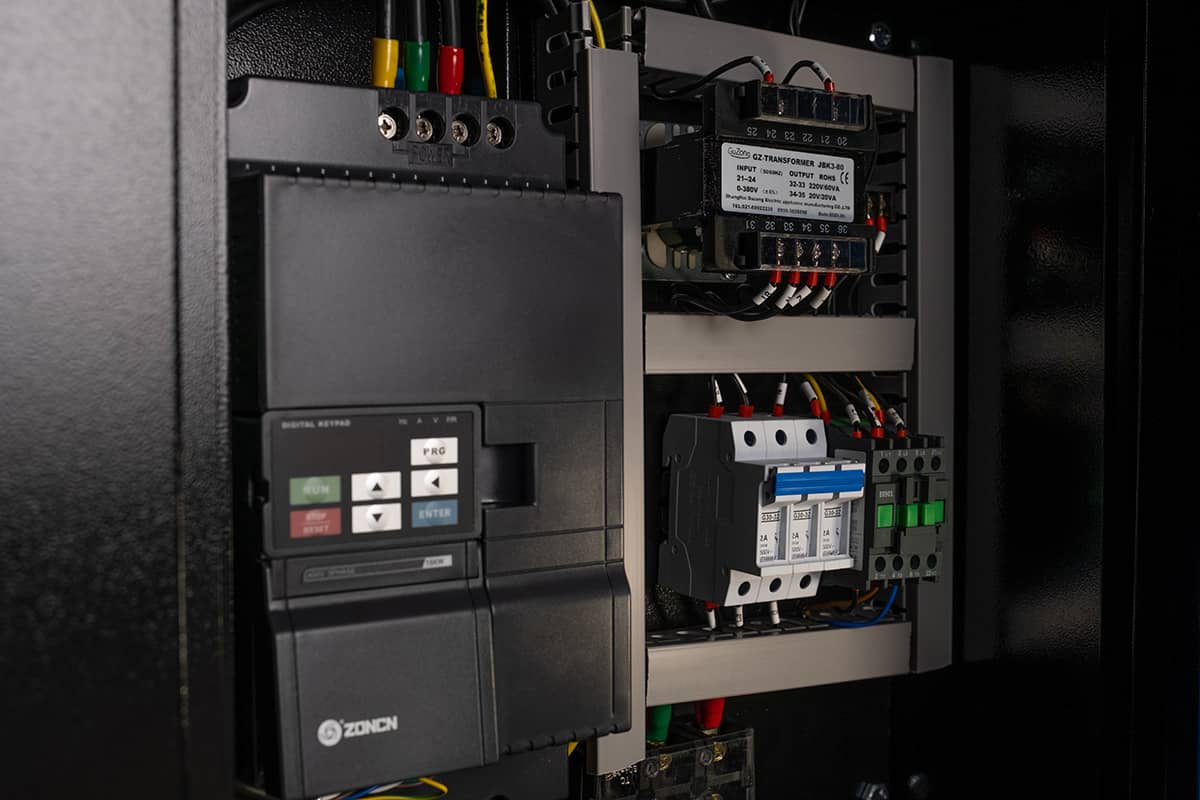

В отличие от обычного компрессора, который работает в режиме «пуск-остановка» или «нагрузка-холостой ход», VSD-компрессор плавно регулирует обороты двигателя, подстраивая производительность под реальный расход воздуха в реальном времени.
Экономия складывается из трёх составляющих:
- Исключение холостого хода (25–30%): Обычный компрессор даже вхолостую потребляет до 30% энергии. VSD при отсутствии спроса полностью останавливается или работает на минимальных оборотах.
- Стабилизация давления (5–7%): Постоянное давление на нижней границе диапазона (например, 6.5 бар вместо 8-10 бар) снижает энергопотребление.
- Снижение утечек (3–5%): Работа при более низком давлении уменьшает потери сжатого воздуха через неплотности в пневмосети.
Итоговая экономия в реальных условиях: от 25% до 50% по сравнению с обычным компрессором. Наиболее заметный эффект — при переменной нагрузке (автосервисы, небольшие производства, несколько потребителей, работающих не одновременно).
Для примера возьмём типовой компрессор мощностью 45 кВт, работающий 4000 часов в год (≈11 часов в день, 6 дней в неделю). Стоимость электроэнергии — 7 ₽/кВт·ч.
Базовый расчёт (по данным открытых кейсов):
- Обычный компрессор: Потребление 45 кВт * 4000 ч = 180 000 кВт·ч/год. Стоимость: 1 260 000 ₽/год.
- VSD-компрессор при переменной нагрузке (экономия 35%): 117 000 кВт·ч/год → 819 000 ₽/год.
- Годовая экономия: ≈ 441 000 ₽.
Разница в цене между обычным и VSD-компрессором обычно составляет 300 000 – 500 000 ₽ (для моделей 30–55 кВт).
Срок окупаемости: 300 000 ₽ / 441 000 ₽ в год ≈ 0.7 года (8-9 месяцев). Даже при более скромной экономии 25% срок окупаемости не превысит 1.5 лет.
Для небольших компрессоров (7.5–15 кВт) окупаемость может растянуться до 2–3 лет, но при интенсивной работе и частых сменах она остаётся выгодной.
Экономия зависит от трёх факторов. Чем выше каждый из них, тем быстрее окупаемость.
| Фактор | Влияние на экономию |
|---|---|
| Нестабильность расхода воздуха | Максимальный эффект (35–50%) при частых изменениях потребления. При постоянной нагрузке экономия падает до 5–10%. |
| Количество рабочих смен | Чем дольше оборудование работает в режиме частичной нагрузки, тем больше экономия. Многосменные производства выигрывают максимально. |
| Тариф на электричество | При высоких тарифах (8–10 ₽/кВт·ч) разница становится ещё более заметной. |
- Меньший износ механики: Плавный пуск исключает рывки и удары по винтовому блоку, электродвигателю и подшипникам. Ресурс оборудования увеличивается на 20–30%.
- Снижение пиковых токов: При пуске обычного компрессора токи могут превышать номинал в 5-7 раз. VSD разгоняет двигатель плавно, что важно для старых сетей и генераторов.
- Низкий уровень шума: При работе на пониженных оборотах шум значительно тише — компрессор можно устанавливать ближе к рабочим местам без дополнительной шумоизоляции.
- Точное поддержание давления: Давление на выходе меняется не более чем на ±0,1 бар, что критически важно для некоторых технологических процессов (лазерная резка, пневмоподача).
Эти факторы также снижают затраты на обслуживание и повышают надёжность, что даёт дополнительную экономию, не учитываемую в простом энергетическом расчёте.
- Установка VSD на компрессор без устранения утечек в пневмосети. Частотник будет «гонять» воздух через дыры, наматывая киловатты. Перед покупкой VSD обязательно проведите аудит и герметизацию сети.
- Заниженная производительность. Если VSD-компрессор часто работает на пределе (95–100% своих возможностей), он практически не экономит. Нужен запас 20–30%.
- Неправильная настройка диапазона регулирования. Фабричные настройки часто не оптимизированы под конкретное производство. Специалист должен задать минимальные и максимальные обороты, зону нечувствительности.
- Игнорирование гармоник. Дешёвые частотники могут создавать искажения в сети, влияющие на другое оборудование. Выбирайте модели с фильтрами гармоник.
Чек-лист перед покупкой VSD
- Провести замеры расхода воздуха в течение хотя бы недели (логгером).
- Устранить утечки (снижение расхода на 15-25% до установки VSD).
- Рассчитать коэффициент вариации нагрузки (чем выше, тем выгоднее).
- Проверить качество электросети (наличие гармоник, просадок).
| Бренд | Заявленная экономия | Условия достижения |
|---|---|---|
| Ingersoll Rand | до 35% | Переменная нагрузка, правильный выбор диапазона |
| ELGi (кейсы в РФ) | 37–40% | Автосервис, малярный цех, 2 смены |
| Atlas Copco | 30–50% | Безмасляные VSD, точные производства |
| ЧКЗ (Россия) | 25–35% | При интенсивном использовании (более 3000 ч/год) |
Эти цифры подтверждаются испытаниями на реальных предприятиях. Однако рекордные 50% достигаются только при очень неравномерном потреблении (например, паузы 5-10 минут между включениями мощного пневмоинструмента).
Формально — да, но на практике это редко выгодно. Старые асинхронные двигатели не всегда рассчитаны на работу с частотным регулированием (изоляция, вентиляция, подшипники). Кроме того, потребуется замена системы управления, датчиков и доработка маслосистемы.
Исключение — очень мощные машины (от 100 кВт), где разница в цене нового VSD огромна. В этом случае модернизация может быть оправдана при условии привлечения квалифицированных специалистов.
